ちょこっとした理科の小道具

タグ:iPhone ( 8 ) タグの人気記事




iPhone 14倍顕微鏡

iPhoneを使った顕微鏡がいくつか市販されている
画面にタッチするだけでピントがあうので便利
インカメラを使ったものを2つ購入した
プレパラートを動かしやすく
倍率も結構高い
メインカメラを使ったものは購入してはいないが
ピンチアウトで拡大できるのがいい
プレパラートの操作はどうだろうか
さて メインカメラを使い
よくあるスライドガラスのプレパラートを見れるように
iPhone用顕微鏡を作ってみた
100均のルーペの透明な円筒部分にはプレパラートをのせる切り込み
レンズは直径30mmのアクリル球
拡大しないで定規を見てみると10mmが画面上で約30mmなので倍率3倍
ピンチアウトし最大に拡大すると3mmが画面上で約42mmなので倍率14倍
トウモロコシの維管束を14倍で見てみるとこんな感じ




by taihipapa | 2015-11-01 21:33 | 小道具 | Trackback | Comments(0)

iPhone 魚眼レンズ

全天の写真が撮りたくて 魚眼レンズが欲しかった
でも魚眼レンズは高価 そこでドアスコープで代用
ドアスコープを100均ハードケースに接着
ほぼ視界180°かな 広いところで撮ってみたい
以前作ったペーパークラフトの天球儀 内側にも蛍光インクで星が印刷されている
内側から撮影するとこんな感じ 美しい星空?!







by taihipapa | 2015-10-12 13:24 | 小道具 | Trackback | Comments(0)

宙玉レンズとマクロレンズで撮ってみた

宙玉レンズ
ズームなしマクロレンズなしでできるだけ寄ってみた
マクロレンズをつけて
アサガオは
クモを発見







by taihipapa | 2015-09-22 16:00 | 小道具 | Trackback | Comments(0)

iPhone マクロレンズ

レンズ付きフィルムのレンズを
iPhoneのレンズ前につけたら
被写体にかなり寄れていい感じ
いつも通り100均のハードケースに取り付けた
今回はケースを切ってiPhoneを差し込むようにした
装着するとこんな感じ
レンズなしだと
レンズありだと






by taihipapa | 2015-09-22 13:42 | 小道具 | Trackback | Comments(0)

iPhone 顕微鏡アダプタ

顕微鏡写真の撮影用に
iPhoneで使えるアダプタを作ってみた
フィルムケースの底に穴を開け
iPhoneのカメラレンズに開けた穴が合うように
100均で購入したケースに接着
顕微鏡の接眼レンズにフィルムケースを被せて使用
手持ちのプレパラートに「竹の維管束」があったので撮影してみた
接眼レンズ 10× 対物レンズ 10 =100倍
ピンチアウトすれば拡大できる
これを使えば安価に、生徒の観察した内容をクラスで共有できる






by taihipapa | 2015-09-19 18:00 | 小道具 | Trackback | Comments(0)

006P iPhone充電器

単3電池を使用した充電器は市販されているが
006P9V電池を使う充電器は見かけない
3端子レギュレーターの勉強も兼ねて
iPhone用に充電器を作ってみた

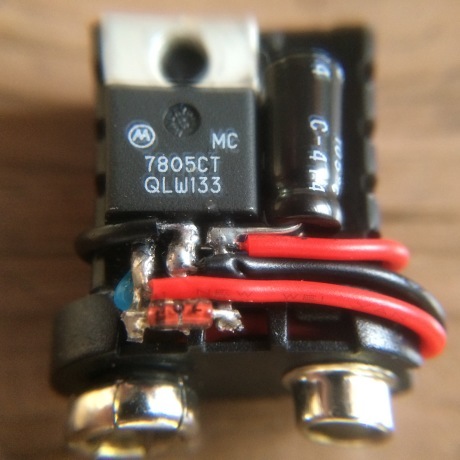

3端子レギュレーターは7805

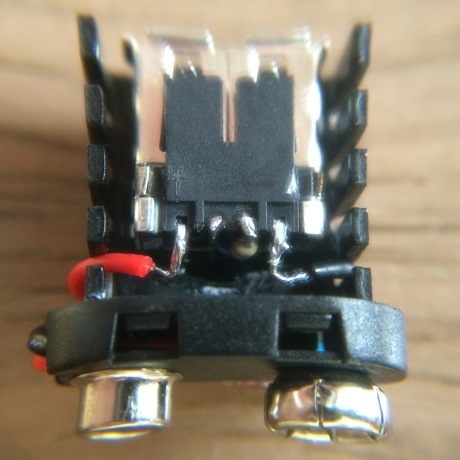

006P用のスナップ USBコネクタ 7805 を放熱器に接着し
コンデンサ 抵抗 ダイオード を半田付け
USBの1−4ピン間に5Vを出力
このまま接続しても 「このアクセサリは使えません」になってしまう
2−3ピン間に200Ωの抵抗を接続するとメッセージはでない

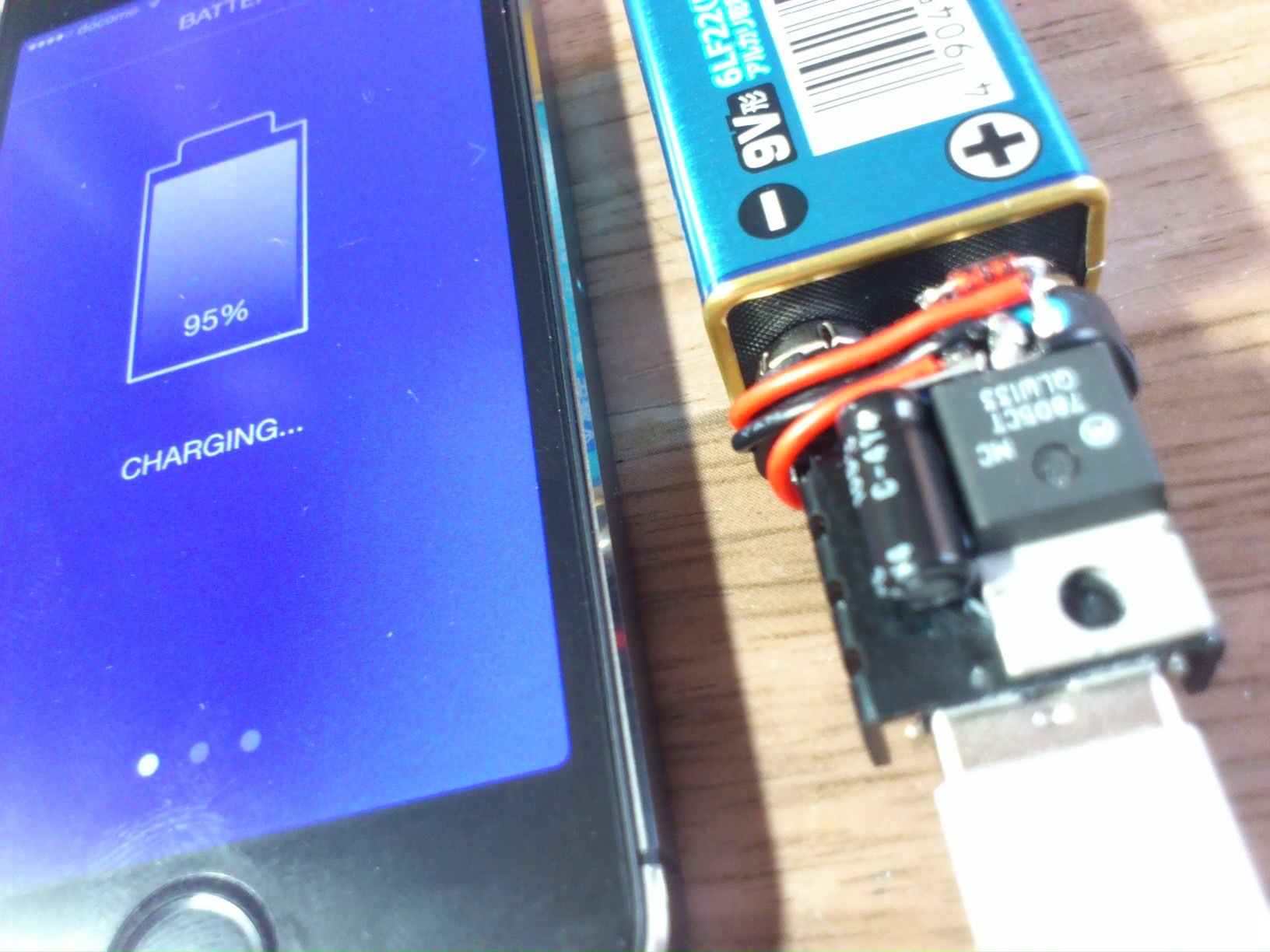

結構 放熱器は熱くなるが 充電はしてくれる
本当に緊急の時だけ使うことにする

2015.9.20
100均で購入した006P9Vアルカリ電池で充電
 時間  充電率  メモ
 0分  55%  充電開始
 5分  61%  1%/分ってとこかな  放熱器が熱い
15分  65%
20分  68%  スピードが落ちてきた  熱さがおさまってきた
35分  71%
40分  71%  充電率に変化なし
43分  71% 「このアクセサリは使えません」のメッセージ
          電池の電圧を測定すると8V位になっていた




by taihipapa | 2015-09-06 17:23 | 遊びと玩具 | Trackback | Comments(0)

iPhone用宙玉レンズ

iPhoneで使える宙玉(そらたま)レンズを作ってみた
100均で購入したハードケースに
100均で購入したルーペを取り付ける
アクリル板を円形に切り出し
中心に穴をあけ アクリル球を接着
紙筒に収め ルーペの部分に被せる
ボヤけた背景をバックに
玉に映った風景が浮かんで見える




by taihipapa | 2015-09-05 22:49 | 遊びと玩具 | Trackback | Comments(0)

スマホ カメラ スタビライザー

夏休みの工作
ネットにアップされていた作例を参考に
スマホのカメラで使うスタビラーザーを作ってみた
支点部分はこんな感じ
ボール・キャスターと引き出しのつまみを利用
ボールの代わりに同じサイズの球状のつまみを使う
スマホ(カメラ)の取り付け位置とおもりの量の調整が もう少し必要

《改良》丁度良い金具があったのでスマホの取り付け位置を支点上に変えてみた
画面上で振れが小さくなった

もっと重くすると安定性が増すかな?









by taihipapa | 2015-08-22 22:31 | 遊びと玩具 | Trackback | Comments(0)
